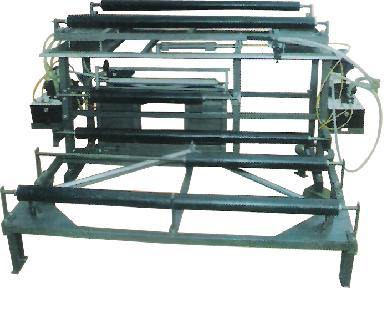

웹 인도에 CON-PAP-TEX 회전 막대기:

일반 묘사 및 건축

·         공기 선반공 막대기 체계는 특정한 고객을 적응시키기 위하여 디자인되고 제조된다

      신청. 웹 폭 배열에 90° 입장 180° 회전율을 위한 6개 크기가, 있다

      수평한 수직 설치를 위한 100mm 3까지 미터.

·         단위는 독립 구조로 서있는 볼턴 단위로, 버팀대를 수평하게 하고 구멍의 아래 도망에 완전한 건설된다. 그들은 기존하는 기계와 위치 상태를 적응시키기 위하여 디자인된다.

·         기구는 보강하는 전문화한 구석에 직사각형 빈 단면도이어 정밀한 조정 기계장치를 통합하고 선반공 막대기를 위해 거치한.

·         막대기는 도금된 종 입 에어포켓, 지상의, 닦은 및 단단한 크롬에 관 강철이다. 공기 한번 불기는 막대기에 공기 필름 지원을 창조한다.

·         적합한 설치 위치를 선택해서, 다양한 윤곽은 입장과 출구 필요조건의 선택을 가능하게 하기 위하여 얻어질 수 있다.

·         경로 롤러는 일반적으로 알루미늄, 정체되 또는 역동적으로 균형을 잡아 이다.

·        부상능력을 위한 공기는 웹 긴장에 따라서 10ins에 18ins W.G.에 100mm 웹 폭 당 5 CFM를 요구한다.

·         선반공 각 막대기에 거치된 팬 직접은 제조 (선택권) 의 때에 공급될 수 있다.  좁은 웹 폭 및 특별한 신청 공기 부상능력을 위해 구멍은 압축공기를 사용하기를 위해 감소되거나 필요에 따라 배열될 수 있다.

·         도는 막대기는 웹 줄맞춤의 약간 조정과 함께 웹의 방향으로 90 회전이 요구된다 어디든지, 이용된다.

·         도는 막대기는 infeed 둘 다에 45의 비스듬히 설치되고 웹의 방향을 outfeed.

·         웹은 도는 막대기 180의 주위에 감고 인도 장치를 infeed 위치에 직각으로 떠난다.

·         웹 경로를 정정함 것은 인도 신호에 따르면 동시에 도는 막대기가의 맞은편에 이동되는 방향을 (이를테면 infeed 방향과 일치하여) outfeed.

·         물자 긴장 도는 막대기를 피함 것은 도는 막대기와 웹 사이에서 방호 공기 방석을 두는 선택 공기 연결에 공급될 수 있다.
